一、概述

医疗系统在经历了数字化、网络化的建设后,UPS对信息化医院至关重要,保障医疗系统中重症监护ICU、手术室、血透室、急诊抢救等区域内供电系统的安全和稳定至关重要。

医疗器材设备中含空气压缩系统、负压系统的设备,这些医疗设备具有谐波大、冲 击电流等特性,宜采用工业级UPS,输出端标配隔离变压器的工频UPS具有防止负载浪涌、短路对UPS的损害,隔直通交,防止直流高压直接串入负载,有效消除负载三次谐波,降低零地电压,具有更高的非线性负载供电能力。



二、需求特点

医疗制药行业UPS供电系统需求特点:

1)稳定可靠的UPS供电能力;

2)适应医疗和制药特殊环境的质量保证;

3)保障院区医疗数据中心关键电源的稳定;

4)经过测试验证的可靠运行的系统。

三、解决方案

医疗制药行业UPS应用的选型方向,2个应用方向,对应两种类型的机型。

1、信息系统推荐高效率机型

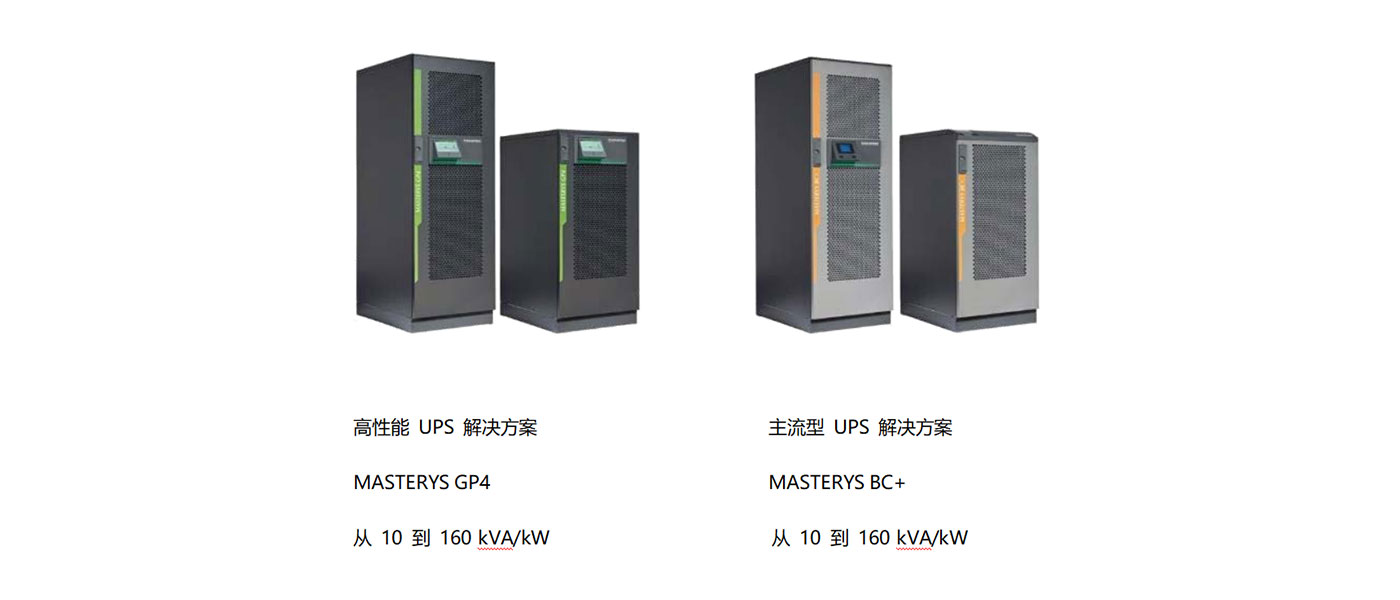

a.监控、控制室高效机型,推荐索克曼MASTERYS GP4/BC+ 10-160kVA 序列UPS



 03-医疗制药-解决方案-P08页

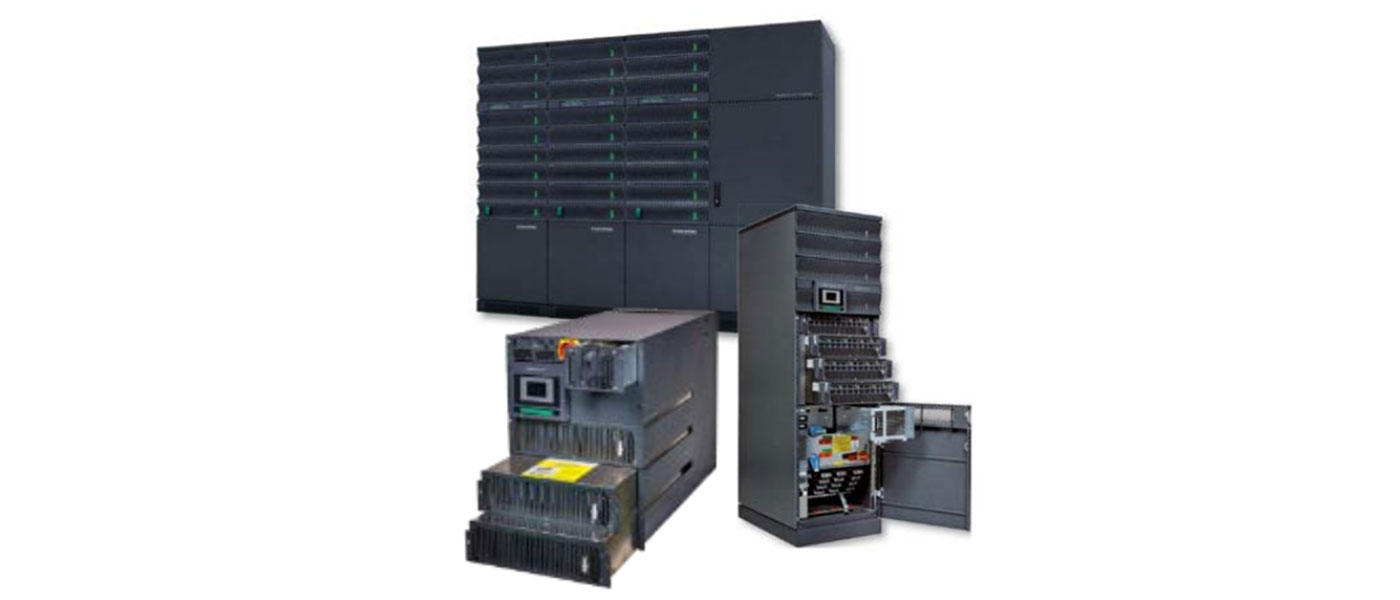

b.信息中心模块化机型,推荐索克曼MODULYS GP /RM 2.0 25-600KW序列UPS

04-医疗制药-解决方案-P09页


全模块化UPS 解决方案

MODULYS GP 2.0 从 25 到 600 kVA



2、医院主要医技部门、影像系统和制药研发测试,配置隔离变压器的工频机

推荐索克曼MASTERYS IP/IP+序列UPS以及DELPHYS MP Elite+ 序列UPS

a.医疗行业中小功率段10-40KVA UPS工频机解决方案

MASTERYS IP UPS发布于2004年8月,属于当今世界新型的第7代数字化不间断电源,综合SOCOMEC UPS公司50年来的技术不断积累,采用了电力电子领域的新DSP技术和控制领域的新方法,将UPS的产品技术指标、运行可靠性和维护方法提高到新的层次,领导了不间断电源技术的新的发展方向。它不仅仅是产品的更新换代,在工业及通信设计领域,也迈出了崭新的步伐,是适合工业用途的信息化UPS系统,为工业控制的不断发展提供了更好更新的电力保护。

MASTERYS IP  UPS系列UPS为上海生产,所有零部件由意大利原装进口,专为工业应用设计,3相UPS容量范围从10KVA到40KVA,单相UPS容量范围从10KVA到30KVA;主机采用DSP数字信号处理器控制,标准配备输出隔离变压器;整流器、逆变器,均采用数字化IGBT器件,输入功率因数高,输入谐波小,是真正的绿色UPS电源系统;内部电路板可做防腐蚀处理,整机防护等级IP20工作温度为50℃,可在恶劣的工业环境下正常工作。

主要技术特点

稳定可靠性

由于UPS本身的高稳定可靠性以及系统采用了冗余配置,因而具有非常高的可靠性。可在苛刻的环境下应用,稳定性好,带负载能力强。

兼容性

系统的兼容性主要表现对电网的兼容性、对蓄电池的兼容性和对负载的兼容性以及对监控系统的兼容性。

其他特点

增加系统可靠性及延长蓄电池寿命的蓄电池监测功能-智能充电器,通讯和人机界面以及方便维护检修。




b.医疗行业中大功率段60-200KVA UPS工频机解决方案

DELPHYS  MP elite系列UPS的容量范围从60KVA到200KVA,DSPTM数字信号处理器控制,标准配备输出隔离变压器,整流器、逆变器,均采用数字化大功率IGBT器件,输入功率因数高,输入谐波小,是真正的绿色UPS电源系统。整机全数字控制,SOCOMEC将高端的DSPTM技术应用到电源的控制、检测和通信过程。充分利用DSPTM处理器的高效与并发处理能力,简化UPS中烦琐的检测、控制和通信等功能的处理服务的设计,使之集成到一个专用的DSPTM芯片中,大大减少了分离器件的使用数量,从而提高了整机的可靠缩短了MTTR。


主要技术特点

1)双变换在线式设计,满足国际标准VF1-SS-111;符合国标GB7260;符合国际电工委员会IEC62040-3;符合EN 62040-2001对UPS的规定;

2)高输入功率因数,采用IGBT器件的PFC全桥PWM整流器,就有超高的输入功率因数;

3)非常低的输入谐波电流,采用IGBT整流技术以及功率因数PFC校正,保障UPS具备非常低的输入谐波电流,从而极大的降低对输入端电力网络的干扰;

4)超强的短路保护能力;

5)采用大规模数字化IGBT功率器件,整机效率高;

6)大屏幕图形显示操作界面;

7)智能电池维护管理;

8)电池健康诊断系统BHC;

9)控制和通信技术;

10)设计紧凑、占地面积极小;

11)发电机管理GSS技术;

12)灵活的并联技术;

13)标准配备输出隔离变压器,有效抑制共模干扰;

14)应用了全新的SVM空间矢量调制技术,大大提高了UPS的带载能力与负载兼容性。
